烘干案例

       以烘干為例，假設某地年平均氣溫10℃，烘干系統風量10000m3/h，烘干工藝溫度80℃，則需要以電能或蒸汽加熱的方式，向烘干箱提供約235kW的熱量，流程如下。如果直接將廢氣排走，電能或蒸汽加熱的235 kW熱量同時也排放到大氣中，造成了能源浪費。

帶熱回收新風換氣設備結構簡圖

      在廢氣排放系統中，增加換熱箱，可以實現對廢熱的回收再利用。

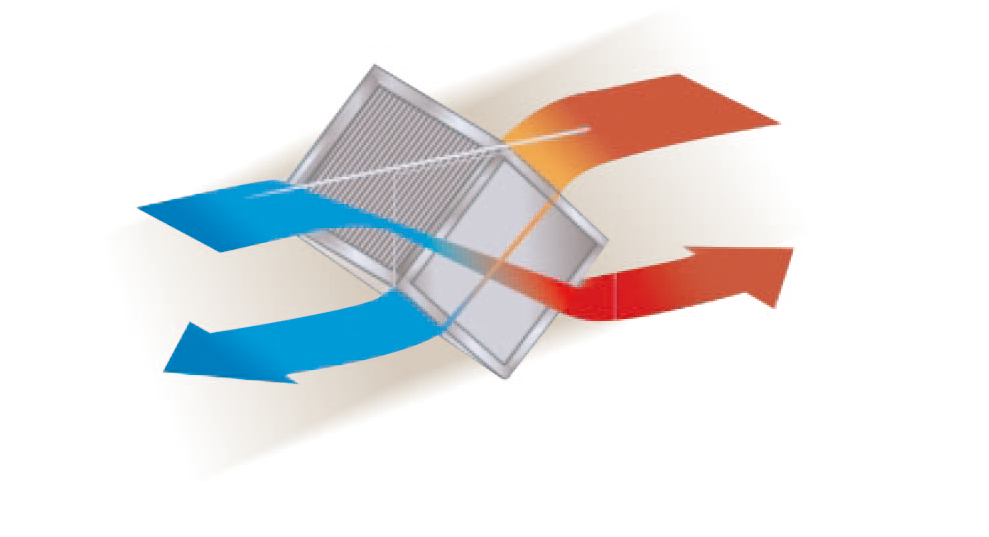

換熱箱的主要部件為BXB板式換熱器，板式換熱器主要由鋁箔（或不銹鋼箔）制成，兩股由鋁箔隔絕而又交叉逆向流動的氣流，當存在溫度差時，就會發生熱的傳遞，實現能量回收。通過BXB板式換熱器，可以利用排風中的熱量對新風進行預熱，從而達到節能的目的。

節能效果分析

       按前面的示例，在烘干箱后增加換熱箱，利用排風中的熱量，對新風進行預熱，新風溫度由10℃提升到了52.5℃，使加熱箱輸入的熱量由235kW降為109kW，節約了126kW的熱量，減少了對新風加熱所消耗的電量或者蒸汽用量，流程如下。
